ラウンドロビンデータベースツールの概要

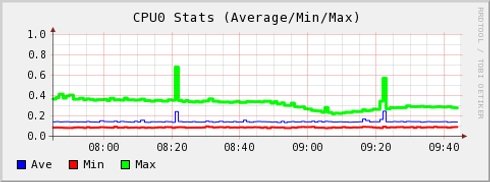

　XenServerでは、さまざまな側面のパフォーマンス統計値を、ラウンドロビンデータベースツール（RRDtool）で提供されるラウンドロビンデータベース（RRD）に記録する。RRDtoolは、時系列データを保存する、GPL（General Public License）のパフォーマンスデータ保存・グラフ化ツールで、XenCenterのパフォーマンスグラフの表示でも利用されている。RRDtoolによるパフォーマンス統計値は永続的に記録されるため、XenServer環境の履歴データに基づく傾向分析が可能だ。

XenServerパフォーマンス統計値

パフォーマンス統計値の記録と保存

　パフォーマンス統計値は、XenServerのコントロールドメイン（Dom 0）を含む各仮想マシン、各サーバに記録される。記録されたパフォーマンス統計値は、最長1年間、取得された時期に応じて異なる粒度で保存される。平均および最新の値は下記の間隔で保存される。

• 直近10分間のパフォーマンスデータは5秒間隔で保存
• 過去2時間のパフォーマンスデータは1分間隔で保存
• 過去1週間のパフォーマンスデータは1時間間隔で保存
• 過去1年間のパフォーマンスデータは1日間隔で保存

　また、RRDは、データ総量に達すると新しいデータで既存の古いデータを上書きして更新するため、長期運用によるデータベースの肥大化を防ぐことができる。XenServerパフォーマンス統計値の実際のデータサイズは、200Kバイトから1.2Mバイト（1年間のパフォーマンス統計値を保存）となる。

パフォーマンス統計値の取得

　RRDに保存されたパフォーマンス統計値は未圧縮のXMLファイルとして、仮想マシンが実行中の場合はそのホストサーバに、仮想マシンが実行中でない場合はプールマスターに保存される。保存されたパフォーマンス統計値のデータは、HTTPを使用してダウンロードできる。HTTPによるXMLファイルのダウンロードには「wget」などを利用する。wgetは、一般的なLinuxディストリビューションであれば標準でインストールされているだろう。Windows版は、Wget for Windowsで入手できる。

• XenServerホストの全てのパフォーマンス統計値を取得する場合

http://<username:password@host>/host_rrd

• 仮想マシンの全てのパフォーマンス統計値を取得する場合

http://<username:password@host>/vm_rrd?uuid=<vm_uuid>

Wget for Windowsによるパフォーマンス統計値の取得例

　XenServerのIPアドレスを「192.168.1.1」、管理者ユーザーを「root」、管理者ユーザーのパスワードを「password」とした場合の例を以下に示す。RRDに保存されたパフォーマンス統計値は、「host_rrd」というXMLファイルとして取得される。

　次回は、取得されたXMLファイルから、RRDに保存された各パフォーマンス統計値をグラフ化する方法について説明する。
