XenServerパフォーマンス統計値のグラフ化

ラウンドロビンデータベース（RRD）に保存された各パフォーマンス統計値を、XenServerで取得したXMLファイルからグラフ化する方法について説明する。

公開 2011年04月11日 11時09分

更新 2012年09月04日 15時45分

著者

平田敦

[シトリックス・システムズ・ジャパン]

印刷する

　「XenServerパフォーマンス統計値の取得」では、ラウンドロビンデータベースツール（RRDtool）を活用したXenServerのパフォーマンス統計値の取得方法について解説した。今回は、ラウンドロビンデータベース（RRD）に保存された各パフォーマンス統計値を、XenServerで取得したXMLファイルからグラフ化する方法について説明する。

XenServer Tips　ジャンル別インデックス

パフォーマンス統計値のリスト

　はじめに、XenServerで取得したXMLファイルに含まれる個々のパフォーマンス統計値を確認する。XenServerで取得される各パフォーマンス統計値は、次の「xe」コマンドにてXenServer上で確認できる。「name_label」タグはそれぞれのパフォーマンス統計値のラベル、「name_description」タグはそれぞれのパフォーマンス統計値の概要を示している。

XenServerホストのパフォーマンス統計値のリスト

仮想マシンのパフォーマンス統計値のリスト

　上記xeコマンドで取得されたそれぞれのパフォーマンス統計値で、「enable」タグが「true」となっているものが取得される。各パフォーマンス統計値の取得可否は、次のxeコマンドにて変更することができる。

パフォーマンス統計値のグラフ化

　XenServerで取得したパフォーマンス統計値（XMLファイル）はRRDtool（※1）でグラフ化する。

（※1）　RRDtoolは、RRDtool Downloadでダウンロードできる。

　RRDtoolでグラフ化するために、まずは取得したパフォーマンス統計値（XMLファイル）からRRDデータ（.rrd）に変換する。

RRDデータへ変換

　次に、グラフとして表示する期間を確認する。下記コマンドでは、グラフ化する期間の最初と最後の時間がUNIX時間（UTCでの1970年1月1日0時0分0秒からの経過時間）で表示されている。

グラフ化する期間の確認

　以上の情報を基に、RRDtoolでグラフ化する。なお、グラフ化する各パフォーマンス統計値、データ統合関数（MIN, AVERAGE, MAX）は、RRDtoolの「DEF」文にて定義する。以下では、XenServerホスト「CPU0」と「CPU1」のAVERAGE統計値（※2）をグラフ化している。

RRDtoolによるグラフ化

（※2）　仮想マシンではAVERAGE統計値だけがデフォルトで使用可能。仮想マシンのMIN統計値、MAX統計値を取得するには、XenServer上で次のxeコマンドを実行する必要がある。

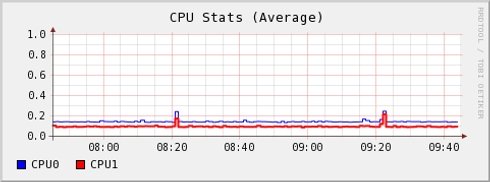

XenServerホスト「CPU0」と「CPU1」のAVERAGE統計値

　RRDtoolでグラフ化する際の各種パラメーター設定については、rrdgraphドキュメントを参照してほしい。
