XenServer Tips

XenServerネットワークの構成と設定

XenServerのネットワークについて解説する。後半では、コマンドラインインタフェース（CLI）を使用して、設定情報などを確認する。特にトラブルシューティングの際に役立つと思われる。

公開 2011年08月18日 09時00分

更新 2012年09月04日 14時52分

著者

北瀬公彦

[シトリックス・システムズ・ジャパン]

印刷する Googleで優先するソースとして追加

XenServer Tips　ジャンル別インデックス

XenServerネットワークの解説

　まず、XenServer内部で使用されるネットワーク関連用語についてまとめたので、参考にしてほしい。

XenServerでのネットワーク関連用語	意味
PIF	実際のインタフェース（物理インタフェース）
VIF	仮想マシンの仮想インタフェース
xenbr#	仮想スイッチ。仮想スイッチが外部ネットワークのメンバーを結合している場合、このインタフェースには「xenbr」から始まる名前が付けられる
xapi#	内部仮想スイッチ。仮想スイッチが内部ネットワークのメンバーを結合している場合、このインタフェースには「xapi」から始まる名前が付けられる
bond#	ボンディング（チーミング）された物理インタフェース

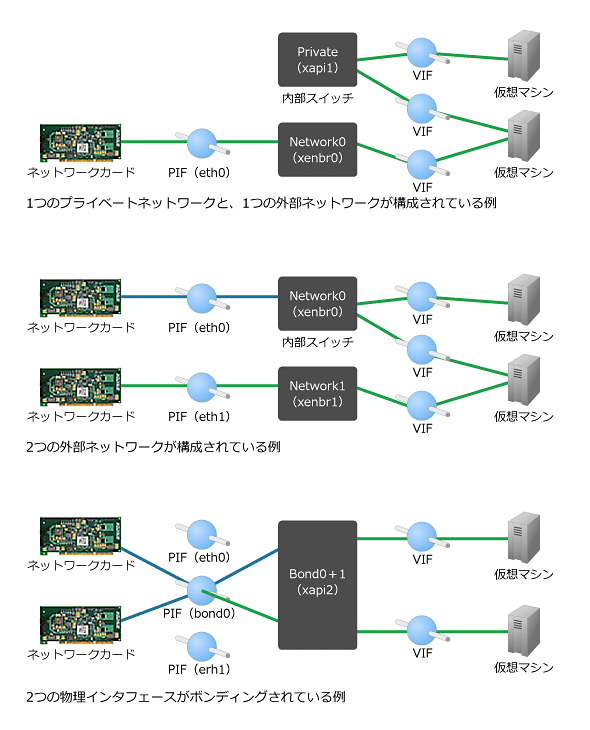

　次に、実際のネットワーク構成を例に、XenServer内部のネットワーク構成を確認しよう（図1）。

図1

（注）XenServer 5.6 FP1より、XenServerの仮想スイッチは、デフォルトの「Linux Bridge」と「vSwitch」の2つを選択可能である。ちなみに、OpenFlow対応の仮想スイッチをvSwitch、そのコントローラーを「vSwitchコントローラー」と呼ぶ。詳細は「XenServer 5.6 FP1での分散仮想スイッチの使用方法」を参考にしてほしい。なお、次期バージョンのXenServer 6ではデフォルトのスイッチがvSwitchになる予定である（参考：ここまで分かった！　XenServer 6.0の新機能）。

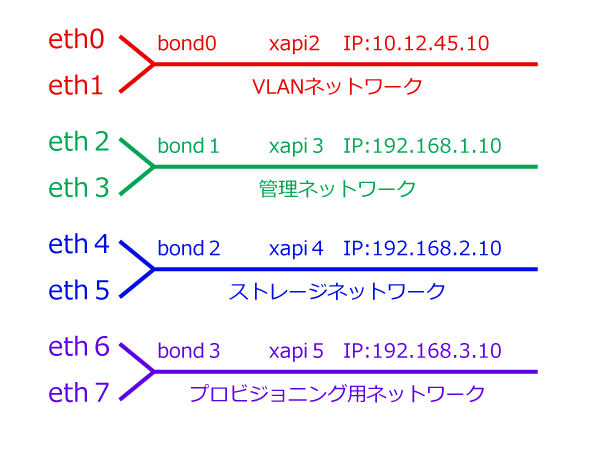

　一般的には、ネットワークを役割ごとに複数の系統に分けて、各系統で2つのネットワークインタフェースをボンディング構成にするケースが多い。また、デスクトップ仮想化システムでは、さらに一系統（仮想マシンのプロビジョニング用のネットワーク）を追加する場合もある。下記に例を挙げる。

ネットワーク系統	説明
管理ネットワーク	XenCenterからXenServerへの接続、XenMotion、XenServer HAのネットワークハートビートなどで使用される
ストレージネットワーク	仮想ディスクへのアクセスなど
仮想マシンのサービス	仮想マシン中で起動しているOSが使用するネットワーク
仮想マシンのプロビジョニング	デスクトップ仮想化システムなどで、マスターイメージを複数の仮想マシンにプロビジョニングする際に使用される

図2　XenServer内部での構成例

XenServerネットワークの設定とコマンド

　上記で説明したネットワーク構成がXenServer内部でどのような設定になっているか、設定情報などをCLIで確認する。併せて、トラブルシューティングに役立つコマンドを紹介する。Linux bridgeのみと書かれている場合は、そのコマンドがLinux bridgeにしか対応しないことを示し、vSwitchのみと書かれている場合は、vSwitchのみに対応することを示す。

（注）ここで使用するovsコマンドは、OSSのOpenFlowスイッチ「Open vSwitch」を制御するコマンドである。vSwitchはOpen vSwitchがベースのためovsコマンドを使用できるが、2011年8月時点では、XenServerのvSwitchを管理する場合、ovsコマンドの使用は正式にサポートされていないので自己責任で使用いただきたい。

仮想スイッチとそれらに接続しているインタフェースの表示

仮想スイッチが学習したMACアドレスの表示（Linux bridgeのみ）

ネットワークのコネクションやプロセス情報を確認

ネットワークインタフェースの情報の確認（例：TCP Offload機能がONになっているかの確認）

ネットワークインタフェースのドライバの確認

仮想スイッチ、ボンディング構成の確認（vSwitchのみ）

ボンディングメンバーの設定の確認（vSwitchのみ）

仮想スイッチで学習しているMACアドレスやVLANの確認（vSwitchのみ）

FlowTableの確認（vSwitchコントローラーで設定したACL）（vSwitchのみ）

（注）FlowTableとは、OpenFlow対応のスイッチで保持するフロー制御ルールが記載されているテーブルである。

FlowCacheの確認（vSwitchコントローラーで設定したACL）（vSwitchのみ）

vSwitchでの各コンポーネントのログレベルの確認とログの設定（vSwitchのみ）
