階層プール型方式を採用

　ストレージの投資効率を向上させる方法として、ストレージを統合してプール化し、システム間で共有する運用が考えられる。プール化によって未使用領域の有効活用やパフォーマンスの最適化が可能になる。プール化を実現する方法には2種類ある。

　1つは、単一のストレージを仮想的に分割して利用する「単一プール型」。階層構造を持たず、全てのデータを平準的に格納することで運用容易性を重視している。もう1つは、異なる種類の複数のストレージを階層化し、仮想的に統合する「階層プール型」。データの重要度に応じて格納先のストレージを変える方式だ（関連記事：情報ライフサイクル管理（ILM）を支える階層型ストレージ）。

　佐野氏は「どちらが優れているわけではなく、企業の特性を考慮して選択することが望ましい。予算に余裕がある大企業では手間がかからない単一プール型を選択することが多い。中堅以下の企業では、コストを削減することを主眼に置いて階層プール型を採用する傾向にある」と分析する。

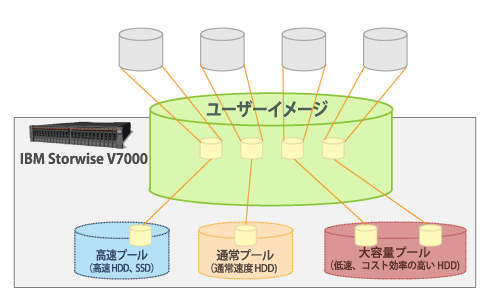

　Storwize V7000では、「高速プール」「通常プール」「大容量プール」などを組み合わせたストレージプールを構成する階層プール型方式によるストレージの仮想化を実現している。参照頻度が多いデータは高速プールへ、アクセス頻度が少ないデータは通常プール、大容量プールなどへと透過的に移動させる。Storwize V7000ではストレージ階層化機能の「IBM System Storage Easy Tier」（以下、Easy Tier）技術によって、それを可能している。

　「Storwize V7000はミッドレンジストレージでありながら、IBMのハイエンドクラスストレージの優位点を併せ持つ製品」と佐野氏は説明する。

　Storwize V7000は、SAN（Storage Area Network）とNAS（Network Attached Storage）に対応する。同社の「IBM System Storage SANボリューム・コントローラー」の階層型仮想化技術を取り入れるとともに、Tireless型のハイエンド向け「IBM XIV Storage System」のGUIを取り入れ、さらには「IBM System Storage DS8700」のEasy Tierや異機種混合ストレージ環境における階層型ストレージ技法、RAID構成などを継承している。

同社のハイエンドクラスの技術を継承したStorwize V7000

パフォーマンスを上げつつコストを抑えることも可能

　Storwize V7000では、Easy TierによってSSDやSAS HDD、ニアラインSAS HDDなどを自由に組み合わせてデータを格納する。また、外部に設置したディスクプールを接続することで、最大2048個のボリュームの作成が可能だ。さらに、高速ディスク上でストライピング数を増加したり、低価格のディスクにデータをまとめて低コストに利用するなど、システムが稼働中でもデータベースの構造を変更せずにパフォーマンスをチューニングできる。

超高速SSD、高速SAS HDD、低価格大容量ニアラインSAS HDDを自由に組み合わせて格納。ユーザーは物理的配置を意識せず最適配置を実施できる

　管理者は、GUIもしくはコマンドによってLUN（論理ユニット番号）ごとのディスクイメージを他のストレージプールへ移動して配置できる。一般的なDBMS（データベース管理システム）でもこうした動的再配置は可能だが、サーバリソースを使うためCPUへの負荷が大きい。Storwize V7000はサーバを経由しないため負荷を与えず、データベースのパラメータを変更せずに自由にストライピングを増加させるなどのチューニングが可能だ。

Storwize V7000のGUI画面例。システム全体の概要やハードウェア構成を確認できる。詳細な設定をコマンドラインで行ったり、プロシージャを利用した運用なども可能《クリックで拡大》

150種の接続検証済のディスクシステムを公表

　Storwize V7000がサポートするサーバ、外部接続ディスク装置は約150種（2012年4月現在）。IBMがその全ての接続性を検証してWebサイト上に公表している。Storwize V7000を新規導入した際、移行機能によって既存のストレージシステムを止めずにデータ移動が可能だ。既存のストレージを使い続けられるため、過去の投資が無駄にならない。

　「Storwize V7000にSSDのみを搭載し、外部のディスクプールをStorwize V7000の管理下に置くようにすれば、安価なストレージを採用しても、その処理性能は確保できる」（佐野氏）

　その他、Storwize V7000では、ストレージリソースを仮想化してアプリケーションに割り当てることで実際に使用するストレージの物理容量を削減する「シンプロビジョニング」機能、高速コピーを実現してデータバックアップや開発テスト、検証作業などアプリケーション稼働中に並列処理できる「IBM FlashCopy」機能なども搭載されている。これらを組み合わせることで、複数バージョンのスナップショットやバックアップや復元をポリシーベースで自動化したデータ保護ソリューションを構築できる。

勘と経験だけでないシステム構成を提案

　佐野氏によると、ストレージベンダーによるサーバに対するディスクの構成提案は、勘と経験による部分が多いという。「必要な容量は積み上げで計算できるが、パフォーマンスレベルは立ち上げてみないと分からない。そのため、必要以上の高速化や安定性を見積もりがちで、結果的に過剰な投資につながる」（佐野氏）

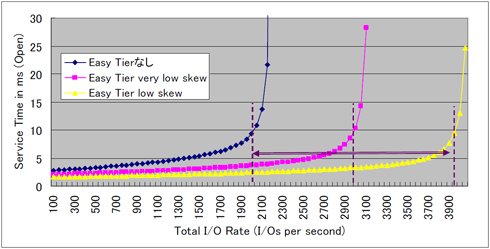

Disk Magicによるパフォーマンスの上限値の見積例。OLTP（Read：Write ＝ 7：3、8Kバイトブロックサイズ、50％キャッシュヒットの場合）の負荷で、HDDのみの場合とSSDとHDDとの組合せを比べた場合、どの程度パフォーマンスに差が出るのかが分かる

　IBMでは新規導入するディスクのパフォーマンス予測を行うシミュレーションツール「Disk Magic」を活用し、実際のシステム構成を想定した能力の予測値を導き出している。

「多くの顧客事例がDisk Magicのデータベースに蓄積されていくので、精度が日々向上し、パフォーマンス予測の信頼性では定評がある。経営層への説明材料にもなる」（佐野氏）。Storwize V7000導入時に搭載ディスクの種類や割合などを選択する材料になり、無駄のない投資を支援している。
