VADPバックアップの動作フロー

　それでは、バックアップ動作の説明に移っていこう。下記が動作フローである。

1．バックアップサーバがvCenterサーバに対し、仮想マシンのスナップショットを要求する
2．仮想マシンのスナップショットが作成され、VMDKファイルへの書き込みが停止する
3．バックアップサーバへVMDKファイルを転送し、バックアップストレージに格納する
4．仮想マシンのスナップショットが削除され、元の状態に戻る

　次に、詳しく見ていこう。

1．バックアップサーバがvCenterサーバに対し、仮想マシンのスナップショットを要求する

　バックアップが開始すると、まずバックアップサーバがvCenterサーバに対しネットワーク経由で仮想マシンのスナップショット作成を要求する。

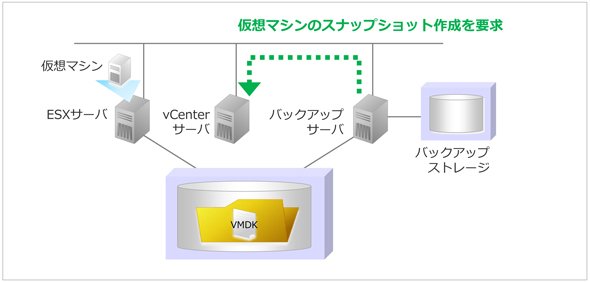

図4　仮想マシンのスナップショット作成を要求（SANストレージの場合の構成）

　vCenterサーバが存在しない環境では、直接、ESXサーバに仮想マシンスナップショット作成を要求することになる。仮想マシンがWindowsで「VMware Tools」が動作している場合、スナップショット作成の前にVSSが実行され、データの整合性がとられる。

2．仮想マシンのスナップショットが作成され、VMDKファイルへの書き込みが停止する

　仮想マシンのスナップショット作成が完了すると、VMDKファイルの書き込みが停止する。その後の変更データはVMDKファイルに関連付いたデルタファイルで管理される。

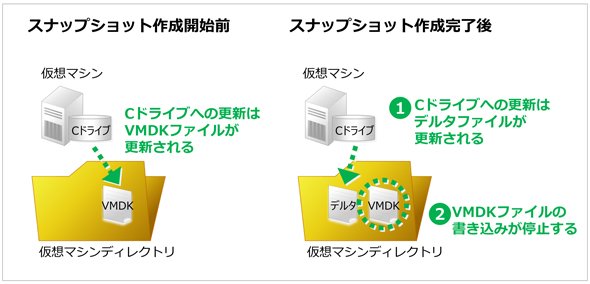

図5　スナップショット作成前とスナップショット作成完了後

　また、仮想マシン内に表2のプリスクリプト／ポストスクリプトを準備しておくことで、「スナップショット作成開始前とスナップショット作成完了後」に実行させることができる。ポストスクリプトは「スナップショット作成完了後」に実行され、「スナップショット削除完了後」に実行されるのではないことに注意してほしい。

3．バックアップサーバへVMDKファイルを転送し、バックアップストレージに格納する

　書き込みが停止したVMDKファイルをバックアップサーバへ転送しバックアップストレージに格納する。

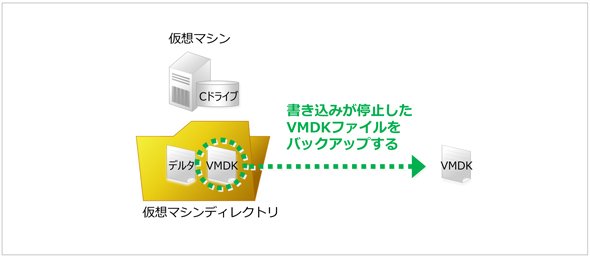

図6　書き込みが停止したVMDKファイルの転送

　初回のバックアップはVMDKファイル全体が転送される。ただしバックアップの取得サイズはVMDKファイルのサイズではなく、仮想マシンが実際に使用しているサイズになる。

　また、CBT（Change Block Tracking）という仕組みで増分バックアップも可能だ。VMDKファイルにひも付いたCTKファイルがVMDKファイルの変更ブロックを管理しており、前回のバックアップからのブロック増分でバックアップできる。

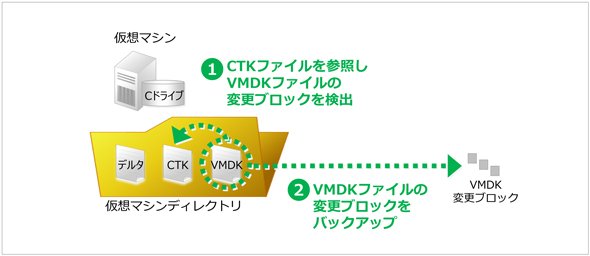

図7　VMDKファイルの変更ブロックを管理するCTKファイル

　さらに、バックアップ製品によっては永久増分バックアップが可能だ。増分バックアップデータを前回までのバックアップデータと合成し、フルバックアップデータを作成する機能である。これによって、初回のフルバックアップ以降は増分バックアップで運用できる。

　バックアップデータの転送経路は、SANストレージの場合、SAN（FC、iSCSIネットワーク）経由でストレージから直接転送することが可能だ。

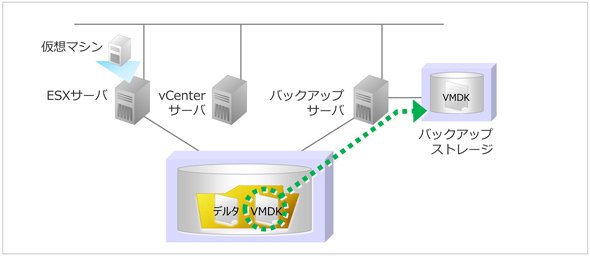

図8　バックアップデータの転送経路（SAN経由）

　一方、ネットワーク経由では、vCenterサーバに登録されているESXサーバのホスト名で解決されるネットワークからバックアップされる。

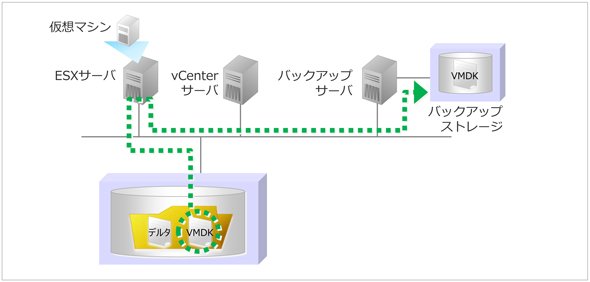

図9　バックアップデータの転送経路（ネットワーク経由）

　ネットワークが複数ある場合に意図したネットワークで転送したい場合は、名前解決で調整する必要がある。もちろん、データストアが内蔵ディスク、SANストレージの場合でもネットワーク経由のバックップは可能だ。また、VSAN、VVOL環境については、2016年4月現在、ネットワーク経由でのみバックアップが可能である。

4．仮想マシンのスナップショットが削除され、元の状態に戻る

　バックアップデータがバックアップストレージに格納されると、仮想マシンのスナップショットが削除される。スナップショット削除のタイミングで、デルタファイルがVMDKファイルにマージされ、VMDKファイルはもとの状態に戻る。スナップショットの削除が完了するとバックアップ完了だ。

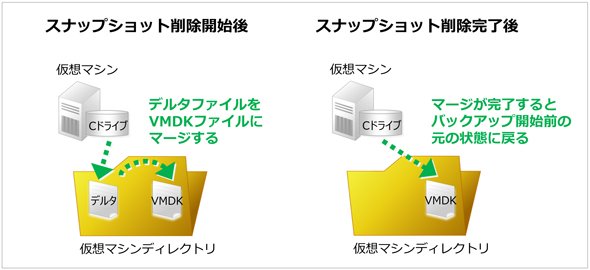

図10　スナップショットの削除開始後とスナップショット削除完了後

　今回は、VADPバックアップのバックアップ動作について詳しく解説した。VMware環境を構成するコンポーネントとバックアップサーバの関係や、動作や仕組みについて、具体的にイメージできるようになったのであれば幸いである。
