XenDesktop VDI環境のI/O性能をIntelliCacheで改善する方法

XenServer上でVDI環境を構築する際、サーバサイジングだけでなくストレージのI/O性能（IOPS）も重要だ。IOPSを改善するIntelliCache機能について、XenServer側とXenDesktop側それぞれの設定方法を解説する。

公開 2011年10月11日 09時00分

更新 2012年09月04日 14時30分

著者

大串昌央

[シトリックス・システムズ・ジャパン]

印刷する連載新着通知を受け取る

XenServer Tips ジャンル別インデックス

　今回は、XenServerとXenDesktopを組み合わせて利用するときに有益な機能を紹介する。XenServer上にXenDesktopの仮想デスクトップ環境（VDI：Virtual Desktop Infrastructure）を構成するには、サーバサイジングだけでなくストレージのI/O性能（IOPS）も重要だ。従来のPC環境とVDI環境を比較すると、ストレージに求められる要件は大きく異なるためだ。

　PC環境とVDI環境のストレージ比較

	PC環境	VDI環境
HDD容量	～100Gバイト	20Gバイト
ストレージI/O	40～50　IOPS	10～12　IOPS
HDD	ローカルまたはネットワークストレージ	SAN、NAS、ネットワークストレージ
OSディスク	可用性低い	可用性高い
HDD規格	安価なSATAドライブ	高価なSAS／SCSIドライブ

　ストレージのI/O性能要件を満たすには、ストレージアレイをはじめ、さまざまな手法があるが、それぞれ効果と費用が違う。

　VDIにおけるIOPS削減技術の比較（＄の数に応じて高コストになる）

技術	読み込みIOPS	書き込みIOPS	コスト
重複排除	○	○	＄
ストレージキャッシュ	○	－	＄＄
SSD	○	○	＄＄＄
ランダム書き込みシリアライズ	－	○	＄＄～＄＄＄
Citrix Provisioning Services	○	－	＄
IntelliCache	○	－	＄

　XenDesktopとXenServerを組み合わせる場合、Machine Creation Services（MCS）という仮想マシン（VM）作成機能とCitrix IntelliCacheを利用して、IOPSを改善することができる。

　IntelliCacheは、XenDesktopのVMイメージをXenServerホストのローカルディスクにキャッシュすることで、共有ストレージのIOPSを削減する機能だ。XenServer 5.6 SP2＋XenDesktop 5 SP1から正式サポートされた（IntelliCacheの関連記事：ここまで分かった！　XenServer 6.0の新機能）。これにより、共有ストレージのIOPSを最大95％削減し、全体コストを15～35％削減することが可能になる。

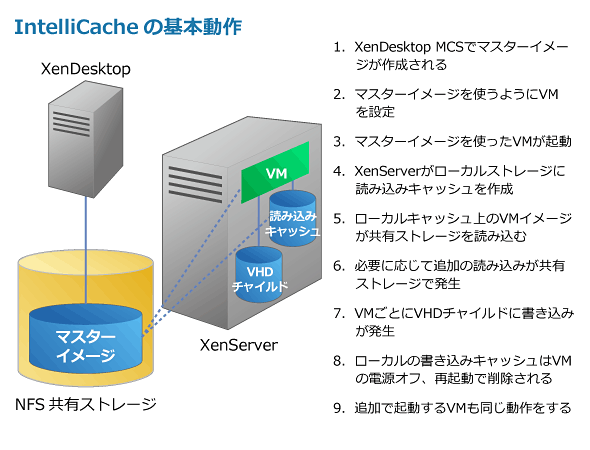

IntelliCacheの基本操作

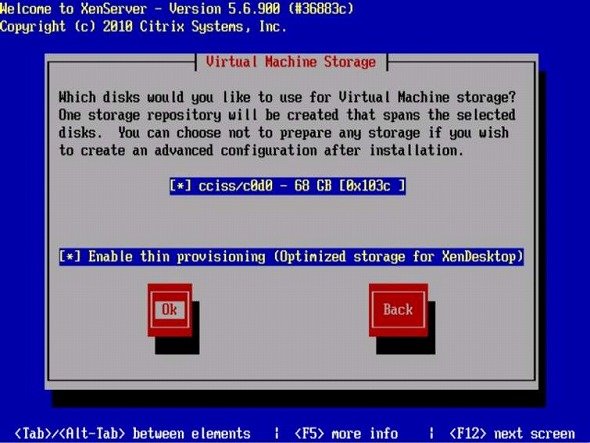

　XenServer側のIntelliCacheの設定は、XenServerインストール時に「Enable thin provisioning（Optimized storage for XenDesktop）」を選択し、ローカルディスクのシンプロビジョニングを有効にする。

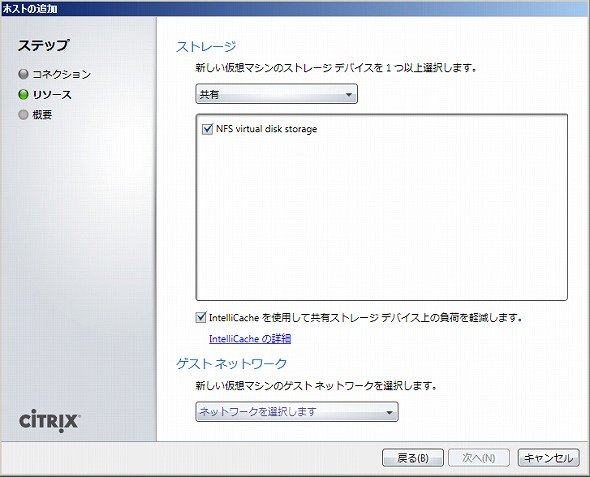

　XenDesktop側では、XenDesktop管理ツールのDesktop Studioで設定する。XenDesktopでXenServerホストの構成を設定する際、ストレージの設定でXenServerホストを追加する。そのとき、使用するストレージの種類で［共有］を選択し、［IntelliCacheを使用して共有ストレージデバイス上の負荷を軽減します。］を選択することでIntelliCacheが有効になる。

　IntelliCacheの効果は、XenServerの内蔵ストレージの構成によっても変わる。コストを優先する場合の内蔵ディスクには、回転数の速いSASディスクの利用が考えられる。より仮想デスクトップの集約度を上げるには内蔵ディスクにSSDを利用する選択もあるが、当然SASディスクよりコスト高になる。以下は、内蔵ストレージの標準的な構成案である。

　IntelliCacheシステム構成のオプション

	コスト最適化構成案	ラックスペース最適化構成案
サーバ	ラックマウント	ブレードサーバ
内蔵HDD	ホスト当たり6～8本の1万5000回転 SAS HDD（より少ない容量のドライブを使用）	Solid-State Drivers（Flash SSD）
サーバ当たりの仮想デスクトップ集約数	ホスト当たり45デスクトップ以下	ホスト当たり45デスクトップ以上
