ロードバランサは「負荷分散装置」とも呼ばれる通り、クライアントからサーバへのリクエストを複数のサーバに振り分けることで、サーバ1台当たりの処理数を減らしたり、サーバの故障時やメンテナンスの際にサービスを止めずに済む導入効果がある。

　実際のテストリポートを見ながら、カタログには記載されないロードバランサの実力値を読み解いていく。

検証で使用するテスターについて

　スイッチやルータはパケット転送機器なので、受信したパケットを正しくかつ早く次の宛先へ転送するのが役目である。処理しているパケットが通信相手の了承なくデータを送りつける「コネクションレス型」のトラフィックなのか、通信相手の了承を得てからデータを送る「コネクション型」のトラフィックなのかを意識していない。

　スイッチやルータの検証用途では、テスターはコネクションレスのトラフィックを送信できればよいので、パケットジェネレーターを使用して試験できる。一方、ロードバランサやファイアウォールはコネクション型トラフィックを処理するネットワーク機器であるため、これらを検証するテスターはコネクション型トラフィックを送信できる必要がある。

　筆者が従事している＠benchmarkでは、スイッチやルータを試験する場合は米Spirent Communicationsの「Spirent TestCenter」、ロードバランサやファイアウォールなどを試験する場合はコネクション型トラフィックが出せる「Spirent Avalanche」を使用している。

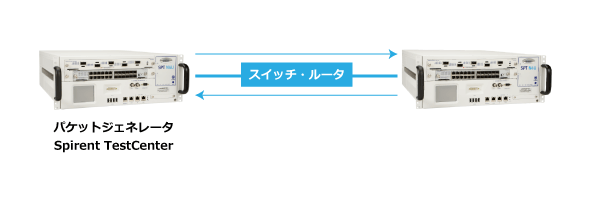

図1 コネクションレス型：設定したパケットのトラフィックを双方向で送受信する

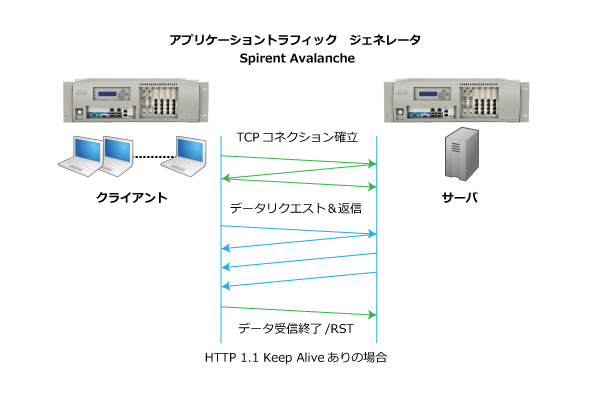

図2 コネクション型：テスターのクライアント、サーバ間でTCPコネクションを確立し、そのTCPコネクションでアプリケーションデータを送受信する

TCP新規コネクション数／秒

　ロードバランサが使用されるということは、クライアントからのリクエスト数が多く、2台以上のサーバで処理を分散させることになる。この場合、サーバ1台当たりのリクエスト処理数もさることながらロードバランサの負荷分散処理能力が肝になる。この処理能力はベンダーのカタログに記載されることが多いが、実は記載されている意味合いがバラバラである。例えば先の＠benchmarkで実施しているテストリポートには以下の記載がある。

• レイヤー4モード　HTTP
• レイヤー7モード　HTTP
• SSLクライアント証明なし（鍵長 2048ビット）
• SSLクライアント証明あり（鍵長 2048ビット）

　ロードバランサがどういう設定でどのような動作をしているかにより、処理できるパフォーマンスは大きく変わる。その違いを調べるため、異なる試験を実施している。

　レイヤー4モードではOSI参照モデルのトランスポート層、つまりTCPコネクションをベースに負荷分散を行う。一方のレイヤー7モードではOSI参照モデルのアプリケーション層、つまり流れるデータの中身を見て負荷分散する。

　当然ながらレイヤー4モードの負荷分散処理よりレイヤー7の負荷分散処理の方が、ロードバランサにとってはきつい仕事（処理）になるためパフォーマンスが下がる。機器のカタログスペックを見る際は、どの負荷分散モードのスペックであるのか確認する必要がある。

　また、最近はクライアントとサーバ間の通信をできるだけ安全に保つためにSSLサーバ証明書を利用したWebアクセスが主流となりつつある。ロードバランサがこの役割を担うことになるのだが、安全な通信であることを証明するためのSSLサーバ証明書を通信の中で取り入れているので、SSLサーバ証明書を使用しないプレーンな負荷分散処理と比べてロードバランサの仕事（処理）が忙しくなる。その分、負荷分散処理パフォーマンスが低下する。

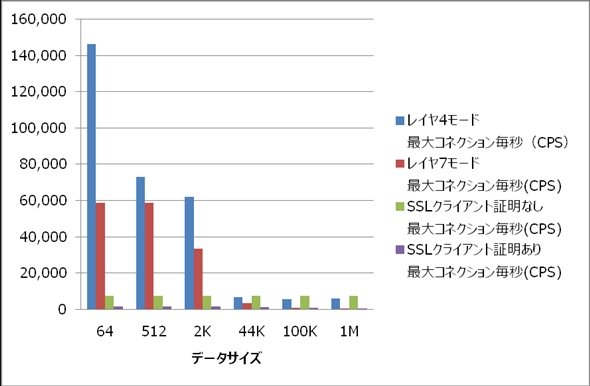

図3 ロードバランサの動作の違いによるパフォーマンス差分

　図3のテスト結果を見ると、

1. HTTP（レイヤー4モード）
2. HTTP（レイヤー7モード）
3. SSLクライアント証明なし（レイヤー4モード）
4. SSLクライアント証明あり（レイヤー4モード）

の順で、ロードバランサの負荷分散処理が増大し、パフォーマンスが下がっていくのが分かる。SSLサーバ証明書の鍵長によってもロードバランサの処理が変わるため、カタログスペックを見る際は、併せて確認してほしい。

帯域

　ロードバランサを導入したときにネットワークの「帯域」（詳細は後述）がどのくらいになるのかも重要である。せっかくスイッチやルータを10Gbpsにして回線を増強してもロードバランサが処理できる帯域が著しく低いと、せっかくのスイッチ・ルータの性能を十分に活用できなくなる。

　本稿では、スイッチやルータでいう「スループット」と区別して表現したいので、あえて「帯域」と書いている。スイッチやルータのカタログスペックに書かれるスループットとは、パケット損失がないときの最大パケット転送レートだ（第2回「スイッチに期待できる能力をスペックの行間から読み解く」参照）。ただしロードバランサの場合、スループットは「パケットロスの有無にかかわらずどれだけのトラフィックを処理したか」の最大レートを指している。読者の皆さんがロードバランサのカタログを読むときは、「スループット＝帯域」だと理解していただきたい。

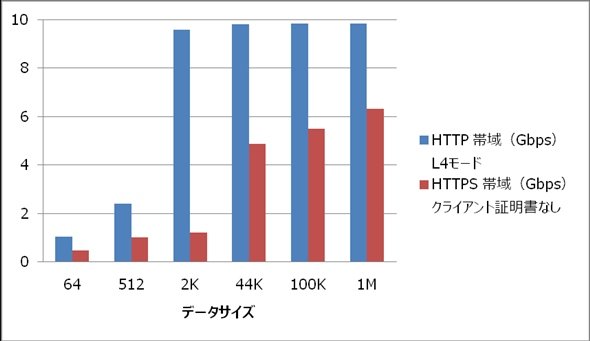

図4 ロードバランサ　帯域テスト

　図4はロードバランサが最もパフォーナンスよく負荷分散処理できるL4モード（プレーン）のときの帯域と、同じくL4モードでSSLサーバ証明書の処理を組み合わせたときの負荷分散帯域の比較である。L4モードで帯域が10Gbps近く出ているがロードバランサがSSL処理をするときは帯域が大きく下がるのが分かる。これを見ることで、ロードバランサの利用シーンに合った帯域を導入前に確認できる。

負荷分散ルール

　クライアントからのリクエストを処理するサーバをロードバランサが振り分けるとき、幾つかのルールに沿って負荷分散している。最もシンプルなルールは複数台のサーバに順番に処理を振り分けていくラウンドロビン方式だ。他にはサーバの処理可能な能力を定期的に確認し、処理可能な能力が高いサーバに対して順にリクエストを振り分けていく方式もある。これ以外にもいろいろな負荷分散ルールがあるが実際にどのような負荷分散がされているか、テストリポートを見て確認できるので最後に載せておく。

　テスターが多数のWebクライアントを疑似し、同時に同じページを見にいくテストシナリオを準備した。そのクライアントからのWebリクエストを同じくテスターが疑似している10台のサーバに対してリクエスト処理を振り分けているロードバランサの負荷分散結果が上の表だ。

　この結果を見ると全てのサーバに対してクライアントからのWebリクエストが均等に振り分けられている（ラウンドロビン）ことが結果から読み取れる。

　サーバスペックが同じ場合はこの分散で正しいが、サーバスペックが異なる場合はこの分散結果が正しい（期待通りの）分散結果かどうか、テストリポートから確認することができる。

　次回はファイアウォールにフォーカスしてベンチマークテストリポートの読み方をお伝えする。
