　仮想化やクラウドコンピューティングの普及がデータセンターの巨大化を推し進める中、データセンターのネットワークも変わりつつある。その取り組みで注目を集めているのが次世代ネットワーク技術「OpenFlow」だ。

　オープンクラウドキャンパスクラウドネットワーク研究会とクラウド利用促進機構（CUPA）は2011年8月2日、OpenFlowの勉強会を開催した。本稿では、講演者であるNECの岩田淳氏とNTTデータ樋口晋也氏の講演内容を基に、OpenFlowとは何かを紹介してみたい。

データセンターネットワークの課題

　NECの岩田氏によると、「多くのデータセンターでは、企業、部門、システム単位で縦割りになったネットワーク機器がサイロ型に構成され、膨大なネットワーク機器コストと運用コストが掛かっている」という。ファイアウォールやロードバランサーといったアプライアンス装置がサイロごとに置かれているため、ネットワーク機器の数が増えるに従い、これらアプライアンスの数も増加していく。運用コストは上がり、障害時の復旧作業も複雑化する。

　また、サーバ仮想化がネットワークに与える影響も考える必要がある。サーバ仮想化によってサーバ間のトラフィックが増えればその分ネットワークに負荷が掛かり、システムのパフォーマンスは下がる。さらに、仮想マシン（VM）を止めずに複数の物理サーバ間を移動させるライブマイグレーションを実行すると、移動先のスイッチでVLANやQoS（Quality of Service）の設定、蓄積された統計情報の付け替えなどが手作業で生じる。データセンター内でネットワーク全体が同じVLANに所属していれば問題ないが、当然ながら各社で異なるVLANを使用するため、移動先の物理サーバ内の仮想スイッチや、その物理サーバまでのL2スイッチのVLAN設定をライブマイグレーションのたびに変更する必要がある。

　つまり、ネットワークにおいても、サーバ仮想化と連動してサービスの拡張や変更、負荷状況に応じた柔軟な対応が求められているのだ。そのため、物理構成に寄らない仮想的なネットワークでは、スケールアウトやプロビジョニング、障害や負荷に応じた経路制御、効率的なメンテナンスなどが期待されている。

　こうした課題を解決する手段としてOpenFlowが注目されている。OpenFlowは、パケットの転送をさまざまな通信プロトコルの制約から解放し、最適なネットワークをプログラミングで構築できるネットワーク制御技術だ。物理サーバと通信するスイッチ間で直接転送経路を設定できるので、最小限のネットワーク機器を経由し、効率的にトラフィックを処理できる点が魅力だ。

OpenFlowの仕組み

　OpenFlowの詳細なメリットを紹介する前に、従来のネットワークと比較しながらOpenFlowの仕組みについて触れておきたい。

　まず、パケットの経路選択をユーザーがプログラムで制御する仕組みになっている。従来のネットワークは、RFCの規定に従って、パケットをL1から順番にL2、L3と処理していく。一方、OpenFlowでは、パケットが同時にL1からL4の情報を参照する。参照した情報を基に、パケットのどこを書き替えてどこに転送するかをユーザーがプログラムした制御ルールに従って決めるため、最適な経路を選択できる。

　次に、従来のネットワークはCプレーンとDプレーンが同一の筺体に格納されていたのに対し、OpenFlowはCプレーンとDプレーンに分離される。OpenFlowスイッチの集中管理を行い、経路制御やパケット書き替えの指示を行うのがCプレーン（OpenFlowコントローラー）で、Cプレーンの指示に従いパケットを書き替えて転送するDプレーン（OpenFlowスイッチ）だ。この2つのプレーン間を通信する制御プロトコルがOpenFlowプロトコルである。このプロトコルは標準化されているためマルチベンダー環境でも対応可能である。

　最後に、OpenFlowは通信を「フロー」として識別し、フロー単位で通信経路を制御する。OpenFlowバージョン1.0では、フローはL1からL4までの12種類の情報（タプル）で識別される。

フロー識別に利用可能な12種類のタプル（OpenFlowバージョン1.0）

レイヤー	タブル
L1	物理ポート
L2	送信元MACアドレス、宛先MACアドレス、イーサタイプ、VLAN ID、VLANプライオリティ
L3	送信元IPアドレス、宛先IPアドレス、IPプロトコル、ToS（Type of Service）
L4	送信元ポート番号、宛先ポート番号

フローに対するアクション

アクション	説明
Forward	パケットを指定したポートに転送
Drop	パケットを破棄する
Enqueue	パケットを指定したキューに入れる
Modify	パケットのフィールドを書き替える

　制御ルールは、ヘッダフィールド（マッチングルール）とそれに対するアクション（4種類）、統計情報で構成される。複数の制御ルールで構成されたものが「フローテーブル」だ。OpenFlowスイッチは、OpenFlowコントローラーによって書き込まれたフローテーブルの制御ルールに従ってパケットを転送する。

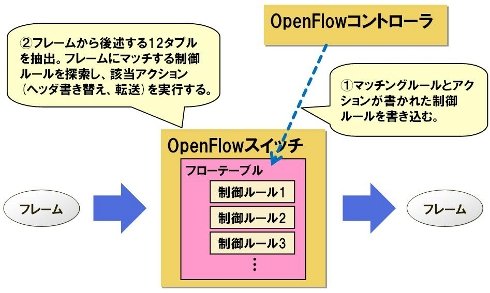

OpenFlowの仕組み（出典：NTTデータ樋口氏のスライド）

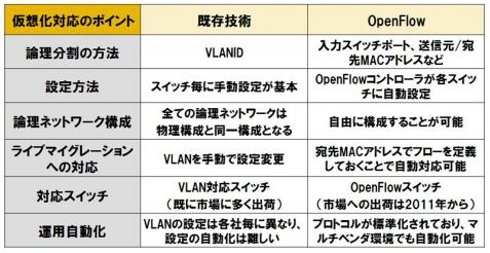

表　既存技術（VLAN）とOpenFlowとの比較（出典：IPA OpenFlowによるネットワーク分離）

OpenFlowの特徴とメリット

　続いて、以下にOpenFlowの特徴とメリットをまとめる。

（1）トラフィックの効率化

　従来の物理的なネットワークでは、データセンターのサイロ化されたシステムごとに各種ネットワーク機器が階層的に設置され、新たにサーバやユーザーを追加するたびに設定変更などで多くの手間が掛かっていた。OpenFlowでは、ファイアウォールやロードバランサーといったアプライアンス製品をアプライアンスプールにそれぞれ集約できるため、トラフィックに応じてネットワークリソースを動的に割り当てられる。

　また、VLANとは異なる方法でネットワークを分離しているので、プロトコルで規定されるVLAN数の上限を超えてネットワークを分離できる。

　仮想マシンのライブマイグレーションの際には、サーバの動きと連動してネットワークを自動で追随できる。

（2）マルチネットワークの実現

　従来のネットワークでは、物理構成と論理構成が全て同じである必要があったが、OpenFlowでは、異なる構成の論理ネットワークを同じ物理ネットワーク上に構築するマルチネットワークを実現できる。

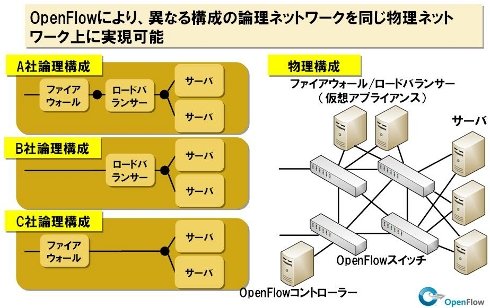

OpenFlowは論理構成が自由（出典：NTTデータ樋口氏のスライド）

（3）コスト削減

　仮想アプライアンスが登場する前は、サイロ化されたシステムごとにファイアウォールやロードバランサーの専用装置が必要となり機器コストが増大していた。OpenFlowでは1つの専用機器を複数のテナントで共有できるので、機器コストを削減できる。また、サーバを追加してもファイアウォールやロードバランサーの再配置や接続構成の変更が不要になり、運用コストも削減できる。

（4）集中制御による一元管理

　OpenFlowコントローラーが複数のOpenFlowスイッチを一元管理するため、各OpenFlowスイッチからトラフィックなどの統計値を収集しネットワーク全体を見える化できる（管理が容易になる）。また、集中制御方式の利点を生かし、複数のOpenFlowスイッチを自動設定できる。そして、その設定をGUI化すれば、ベンダーの機器によって設定方式が異なるという問題を解決できる。さらに、OpenFlowコントローラーは、OpenFlowスイッチの故障を自動で検知し自動で迂回させられる。これによって、ネットワークの多重化が可能になる。

OpenFlow関連記事

OpenFlowの変遷

　最後に、OpenFlowの変遷と今後の取り組みに触れておく。OpenFlowの歴史はまだ新しい。OpenFlowは、2008年ごろからスタンフォード大学を中心とするOpenFlowスイッチコンソーシアムで標準化の研究開発が進められている。2009年12月にはOpenFlowプロトコルのバージョン1.0、2011年2月にはバージョン1.1がリリースされた。この時点で、基本的なデータセンター向けLAN仕様はおおよそ完成している。

　2011年3月にはOpen Networking Foundation（ONF）が設立され、Facebook、Google、Microsoft、Verizon、Yahoo!、ドイツテレコムといったボードメンバーの他、Cisco Systems、HP、IBM、NEC、VMware、NTTなど17社がメンバーに加わった。NTTデータの樋口氏は「ONFの設立は、OpenFlowの研究段階が終わったことを意味する。今後は、産業界への導入に向けた仕様の詳細化、広域ネットワークへの拡張が図られる予定だ」と述べる。

　OpenFlowを実装した製品は2011年4月に、NECから世界で初めて出荷され、大規模データセンターなどで稼働している。また、日本通運が2011年2月にNECのOpenFlow対応スイッチ「UNIVERGE PFシリーズ」を導入したことも発表されている。
