XAPIデータベースとは

　Citrix XenServerでは、仮想マシン（VM）や仮想NIC（VIF）といった各要素が関連して全体を構成している。図1は各構成要素の関連を示している。

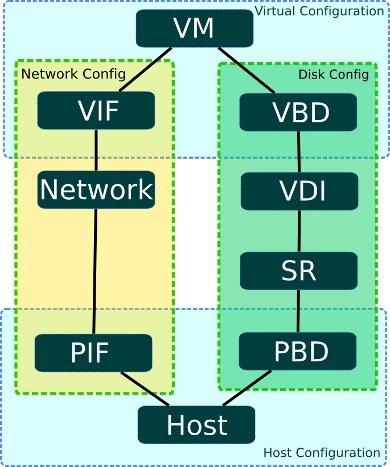

図1　XenServerの各構成要素

　例えば、VMは特定の仮想デバイス（VBD）やVIFに関連付いている。VIFはホスト上の物理NIC（PIF）と関連している。このようなXenServerを構成する情報は全て「XAPIデータベース」と呼ばれるデータベースで一元管理されている。

XAPIデータベースの取得方法

　XAPIデータベースファイルは「状態リポート」を通して取得することができる。状態レポートの中の「xapi-db.xml」がXAPIデータベースファイルとなる。状態レポートの取得方法については、「XenServerの障害時の情報を取得する方法」を参照いただきたい。

　また、コマンドラインでも取得することができる。

　最新のデータベース情報はXAPIプロセスのメモリ上で管理されており、5分間隔でデータベースファイルへの書き出しを行っている。そのため、XenServerで変更した情報がすぐにデータベースファイルへは反映されるわけではない。強制的に反映させるには、次のコマンドを実行する。

　取得したデータベースファイルが実際のものと合わない場合には、上記コマンドで最新にしていただきたい。

XAPIデータベースの確認

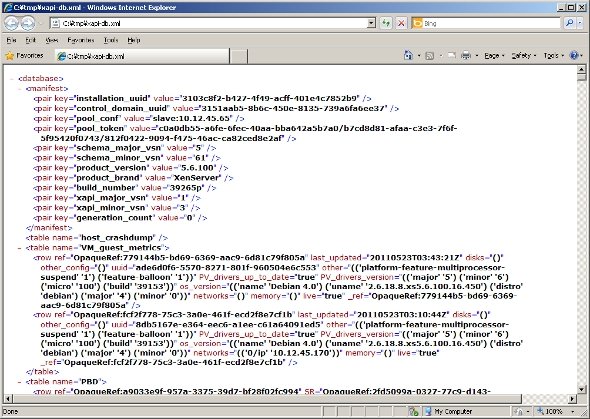

　取得したデータベースファイルはXML形式となっている。Internet ExplorerのようにXML形式を整形して表示するアプリケーションで開くと、中身の確認が容易である

《クリックで拡大》

　table要素が構成で、その配下のrow要素が各データである。例えば、仮想マシンの情報の場合は、<table name="VM">のテーブルを確認する。

　「TestVM」という名前のVMが存在することが分かる。データで重要なのはref属性の値だ。この値はXAPIデータベースでは常に一意となり、この値から他の構成要素との関連付けを確認できる。

　VMのVIFを確認する場合には、ref属性値で<table name="VIF">のテーブルを検索する。すると次のようなデータを確認できる。

　VM属性値に検索した値が入っている。ここから、VM「TestVM」はMACアドレス「ba:9a:95:82:1b:68」を持つVIFに関連していることが分かる。このような方法で、各要素の関連性を確認できる。

XenCenterでの確認

　取得したデータベースファイルをXenCenterの画面でも確認することができる。

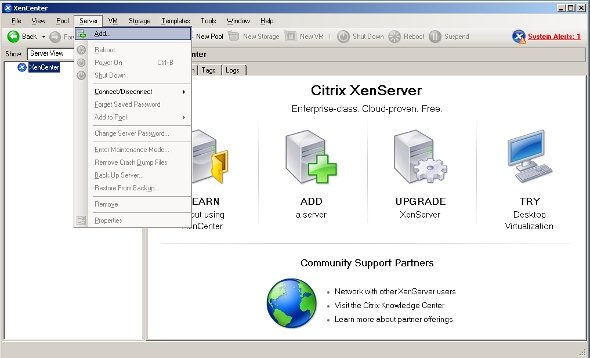

1．XenCenterのメニューで［Server］－［Add...］を選択

《クリックで拡大》

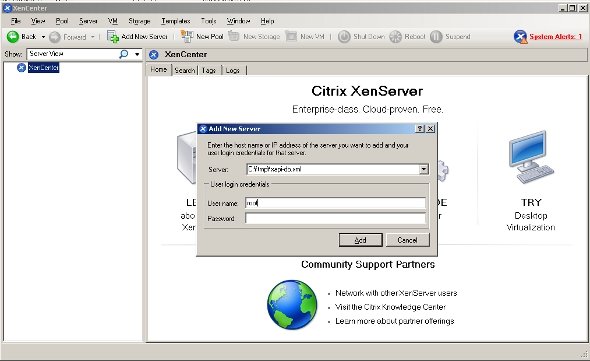

2．Server欄にデータベースファイルパス名を指定し、［OK］ボタンを押す

《クリックで拡大》

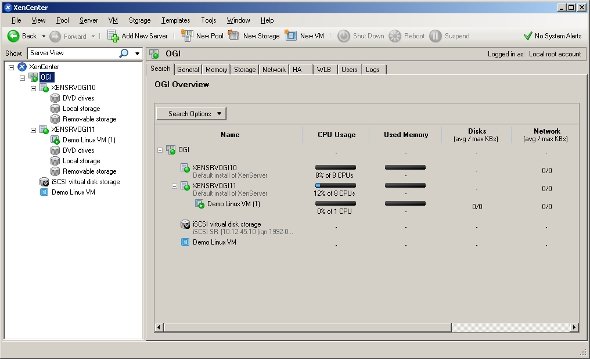

3．XenCenter上にXenServerの状態が表示される

《クリックで拡大》
