3．DRを考える

3－1．バックアップデータをパブリッククラウドにレプケーションする

　プラベートクラウドのバックアップデータを重複排除したまま、パブリッククラウドにレプリケーションする。レプリケーションに必須な重複排除処理はCPU／メモリを消費する。そのため、プライベートクラウドのバックアップサーバは物理サーバまたは統合型バックアップアプライアンスで構築するべきだ。しかし、パブリッククラウドではバックアップサーバを仮想マシンでのみ構築可能なため、重複排除処理が効率よくシステムリソースを多く消費しないバックアップ製品を選ぶべきである。

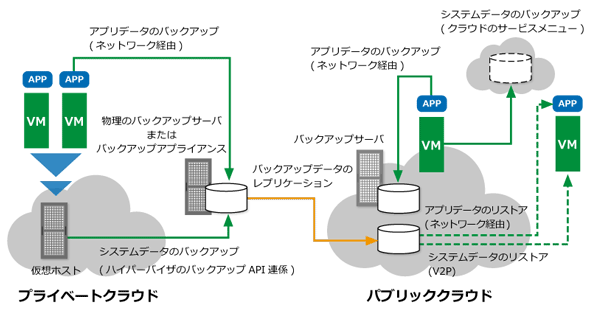

図3　バックアップとバックアップレプリケーション方式

　ハイパーバイザーと連係して取得したバックアップデータは、パブリッククラウド上ではそのままではリストアできない。例えば、VADPのバックアップデータをAWSにレプリケーションしてもそのままではリストアできない。バックアップ製品にV2P機能があると、パブリッククラウドにリストアすることができる。また、リストアの自動化・スケジュール設定ができれば、復旧時間を短縮することが可能だ。

　バックアップ製品を選定する場合は、下記は必ず確認しよう。

ハイブリッドクラウドに通用するバックアップ製品選定ポイント

パブリッククラウド上でのバックアップサーバを構築することがを正式サポートされている
バックアップとレプリケーションがバックアップ製品から一元管理できる
重複排除機能のCPU／メモリの消費量が少ない
リストアの柔軟性がある（V2P、リストアの自動化、スケジュール設定など）

　次にパブリッククラウドについて、バックアップデータはプライベートクラウドへ必ずしもレプリケーションする必要はない。パブリッククラウドは通常複数拠点にデータを複製しているので、サイト障害でデータを消失することについては考慮不要である。

ハイブリッドクラウドとは？

ハイブリッドクラウドってどんな技術？　全体像を把握しよう

ハイブリッドクラウドを構築する

3－2．プライマリデータをプラベート／パブリッククラウド間でレプリケーションする

　プライマリデータのレプリケーションは3つの方法がある。「（1）ストレージ機能」「（2）ハイパーバイザー機能」「（3）仮想マシン上のレプリケーション製品」によるものである。また、レプリケーション対象がアプリケーションデータ領域のみか、システム（OS）領域を含めることができるかは重要なポイントだ。

　システム領域をレプリケーションできると、グローバルクラスタを構成する際に、仮想マシン自体をプライベートクラウドからパブリッククラウドへフェイルオーバ可能になる。ただ、システム領域をレプリケーションするためには、プライベートクラウドとパブリッククラウドでハイパーバイザーを一致させたうえで、ハイパーバイザーのレプリケーション機能を使用する必要がある。アプリケーションデータ領域のみレプリケーション可能だと、両サイトに仮想マシンを用意し、アプリケーションを切り替えることになる。

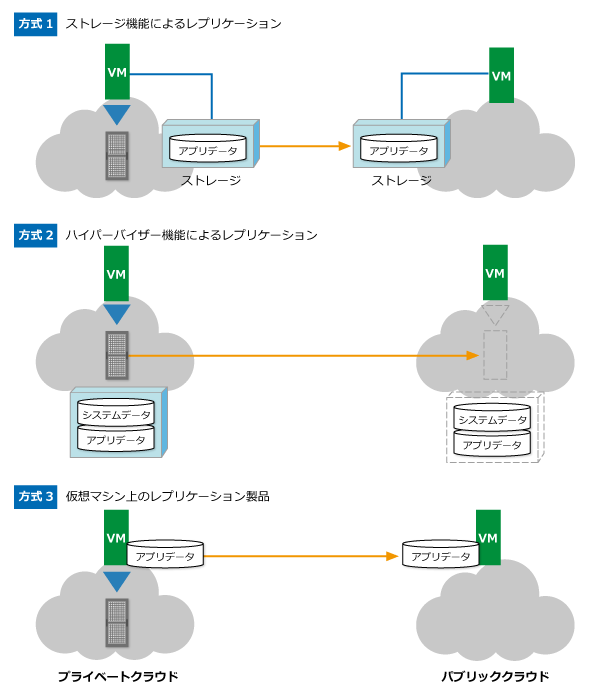

図4　プライマリデータのレプリケーション方式

表4　プライマリデータのレプリケーション方式
	ストレージ機能	ハイパーバイザー機能	仮想マシン上のレプリケーション製品
例	「NetApp Private Storage for XXX」など	vSphere Replication Hyper-Vレプリカ	Veritas Replicator、DataKeeper、クラスタ製品／アプリケーションに付属のレプリケーション機能など
対応クラウド	AWS、Azure、SoftLayer（NetApp Private Storageの場合）	vCould Air Azure	仮想マシン間のネットワークがつながれば技術的には可能。メーカーサポート状況要確認
用途	アプリケーションデータ領域	仮想マシン自体（アプリケーションデータ領域、システムデータ領域）	アプリケーションデータ領域
特徴	ベンダーストレージと、クラウドの組み合わせを選ぶ	仮想マシン自体のサイト間フェイルオーバが可能。プライベートクラウドとパブリッククラウドでハイパーバイザーを一致させる必要あり。ベンダーロックインされる可能性大	クラウドを選ばない

3－3．プライベート／パブリッククラウドでグローバルクラスタを構成する

　プライベート／パブリッククラウド間の切り替えができることは最低限の条件だ。仮想マシン自体をサイト間で切り替える方式（※6）と、それぞれのサイトの仮想マシン間でアプリケーションの切り替える方式がある。

※6　「vCloud Air Disaster Recovery」「Azure Site Recovery」など

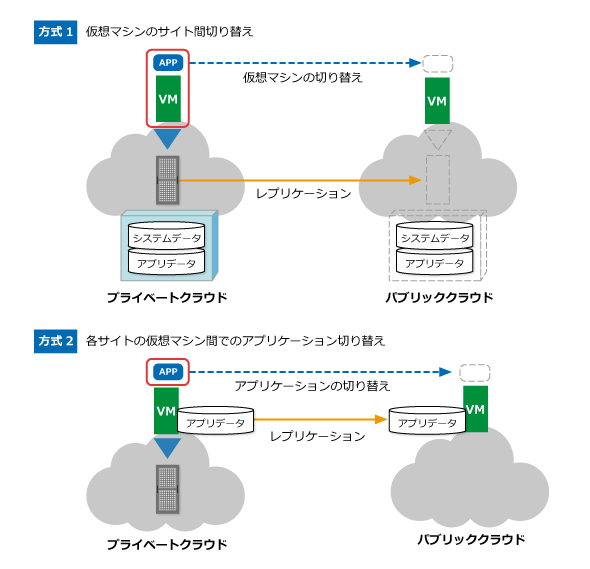

図5　グローバルクラスタ方式

　仮想マシン自体を切り替えることができると、パブリッククラウドで仮想マシンを待機させる必要がなく、仮想マシン数を半減させることができる。それにより、OSライセンス費用／システムリソース／運用コストの削減が期待できる。

　プライベートクラウドとパブリッククラウドのそれぞれの仮想マシン間でクラスタを組むことも可能だ。しかし、アプリケーション障害によって、いきなりサイト間で切り替わってしまってはインパクトが大きいため推奨しない。仮想マシン間クラスタをプライベートクラウドで構成すると、パブリッククラウドに切り替えるためには、多ノードクラスタになり、共有データのレプリケーション構成が複雑になる。

次ページへ 4．見えてきた、次世代ハイブリッドクラウドDRソリューション
