仮想環境のストレージ課題への新しい選択肢
外付けストレージ不要の仮想共有ストレージソフトウェア「StorMagic SvSAN」
サーバ仮想環境に移行するとリソースの効率化やコスト削減などのメリットがある。しかし、ストレージの構成が足かせとなりメリットを十分に享受できない場合もある。
仮想化環境における共有ストレージの必要性
VMware vSphereやHyper-V、XenServerなどのサーバ仮想化ソフトウェアを利用したサーバ統合が本格的に普及し、より小規模なシステムにおける仮想環境の構築が進んでいる。仮想環境に移行するとリソースの効率化やコスト削減などのメリットがあるが、仮想マシン（VM）のデータを保存するストレージの構成が足かせとなり、そのメリットを十分に享受できないケースもある（関連記事：まず押さえておきたいサーバ仮想化導入のポイント）。
VMデータを保存するストレージ構成は「ホストサーバのローカルディスク」と「複数の物理サーバで共有するストレージ」の2つに大別できる。仮想環境がある程度の規模になると、共有ストレージを導入する必要性に迫られる。例えば、VMware vSphereではVMを止めずにサーバ間を移動させるライブマイグレーションを実行したり、データの冗長化などを実現する機能として「vMotion」や「VMware HA」などを提供している。それらを利用するためには、共有ストレージ構成であることが前提条件になるからだ（関連記事：仮想化環境向けストレージ構成のチェックポイント）。
ネットワールドの藤森氏
ネットワールド マーケティング部 ビジネス開発グループ 主任 藤森 譲氏は「これまでIT投資が限られた小規模な企業や部門などがライブマイグレーションを実行したり、VMのデータ冗長化を実現する場合、“外付けのSAN（Storage Area Network）／NAS（Network Attached Storage）などを導入する”か、“導入せずに諦める”の2つの選択肢しかなかった」と説明し、共有ストレージが仮想環境への移行の障壁になると指摘した。また、海外拠点や地方支店など地理的に離れた環境で共有ストレージを設置した場合、障害が発生してもすぐに修理できないなど、ストレージの専任エンジニアが現場にいないため運用管理が難しいという。
そうした共有ストレージの課題を解決する新たな選択肢として、ネットワールドは2010年12月から英StorMagicが開発したVMware環境対応の仮想共有ストレージソフトウェア「StorMagic SvSAN」（以下、SvSAN）を日本国内で提供している。藤森氏は「外部ストレージを購入しなくても共有ストレージを構築でき、vMotionやHAなどの機能を利用できる」と、そのメリットを強調する。本稿では、SvSANの機能の特徴を紹介するとともに仮想共有ストレージの導入メリットを考えてみる。
追加ストレージなしでvMotionの実行やHA構成が可能
SvSANは、2006年に創業した英StorMagicが開発した仮想ストレージアプライアンス。サーバ仮想環境におけるストレージ管理の単純化や自動化をコンセプトにして開発された。VMware vSphereサーバ上のローカルディスクの空き領域をiSCSIやNFSなどの共有ストレージとして利用することを可能にする。
またSvSANでは、2台のVMware vSphere（ESX）サーバ間でデータを同期する筺体間ミラーリングによるデータの完全二重化が可能。ホストサーバのローカルディスクに保存しながらデータを同期できるため、外付けストレージがなくても仮想的に共有ストレージを構築し、VMware HAやvMotionなどの機能を利用できる点が特徴だ。さらにSvSANのデータ管理は、vCenterにプラグインモジュールを組み込むことでvCenterの管理画面から一元管理できる。

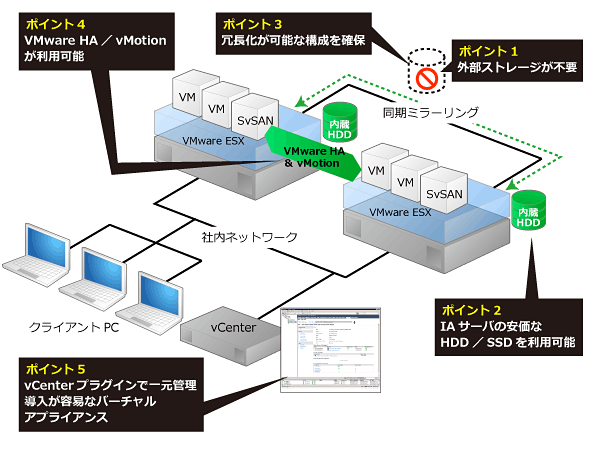

SvSANの導入イメージ
VMware環境構築コストを50％削減できる場合も
SvSANの導入メリットの1つとして、藤森氏は「VMware仮想環境におけるデータの冗長性や耐障害性などを低価格で実現できる」と説明し、ストレージ環境の構築コストの低減を挙げている。
SvSANでは汎用サーバのローカルディスク（HDDやSSD：ソリッドステートドライブ）を利用し、データを同期するサーバ間をクロスケーブルで直接接続する。そのため、新たにスイッチを追加するなどのネットワーク構成の変更が必要なく、「ハードウェアへの投資が最小限に抑えられる。構成部品が少ないため故障率も低く、管理負荷の軽減につながる」（藤森氏）という。
また、運用コストの面でも優位性があるという。以下の表は、中規模な物理環境システムを「VMwareと共有ストレージ」「VMwareとSvSAN」の仮想環境に移行した場合の初期コストと3年間のTCOコストを比較した試算結果だ。
| 物理 | VMware／共有ストレージ | VMware／SvSAN | |
|---|---|---|---|
| ハードウェア構成 | 物理サーバ12台 | VMwareサーバ2台、vCenterサーバ、iSCSI | VMwareサーバ2台、vCenterサーバ |
| VMware機能 | ― | vMotion、VMware HA | vMotion、VMware HA |
| 初期コスト | 480万円 | 410万円 | 280万円 |
| ラックコスト | 60万円 | 30万円 | 15万円 |
| 電力コスト | 270万円 | 60万円 | 28万円 |
| 運用コスト | 110万円 | 45万円 | 27万円 |
| TCO合計 | 920万円 | 545万円 | 350万円 |
さらに外部ストレージ導入に伴うノウハウや教育トレーニングなどの費用が掛からないため、専任のストレージ管理者がいなくても運用できる。サーバベンダーにハードウェア保守のサポートを一元的に対応してもらえるなどのメリットがあり、外部ストレージの消費電力に掛かるコストの削減などを併せて「VMware環境構築に伴うコストを50％削減できる場合もある」（藤森氏）と説明する。

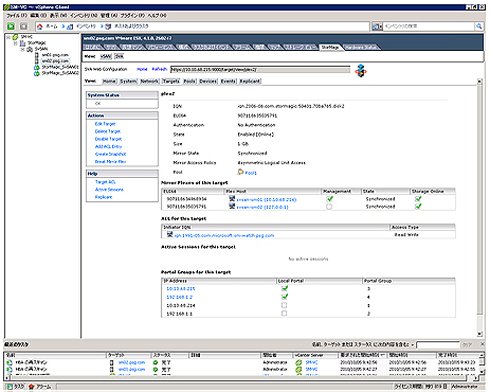

vCenter管理画面におけるSvSAN設定の例。現在は英語版のみだが、2012年以降日本語版にも対応予定
SvSANを利用してDRサイトを再編した大林組
藤森氏は「SvSANは初めて仮想環境に移行する際のパイロット運用や、ESXサーバ1台の環境から拡張したいというスモールスタートにも対応できる」と説明する。またSvSANの利用例として「部門や支店などの小中規模なVMware環境」「設置スペースなど物理的な制約がある環境」「データベースサーバなどの高い性能が求められるシステムにおける階層型ストレージ」などを挙げている。さらに、既存ストレージとの共存も可能で大規模なシステムとの連携にも利用できるという。
SvSANは、海外では流通業や製造業、金融業など多拠点かつ小中規模なVMware環境におけるデータ冗長化と耐障害性の向上などに利用されている。日本国内でも2011年10月、大手ゼネコン企業の大林組がSvSANを利用してディザスタリカバリ（DR）サイトを再構築したと発表した（関連記事：アクティブ・アクティブの災害対策サイトを構築した安川電機の事例）。
SvSAN採用事例
大林組
ITコストコスト削減と運用管理の効率化を目的とし、2009年からVMware vSphereによる本番サーバの仮想化プロジェクトを推進。サーバのリプレースに合わせて約80台の物理サーバを4台に集約する計画を進めている。同社は大規模災害に備えて大阪にDRサイトを構築していたが、DRサイトの物理サーバの更新時期を迎え、その仮想化を検討。平時は使用しない予備システムに対して、ストレージ導入費や保守コストをなるべく抑えたいというニーズからSvSANに注目し、VMware vSphereとSvSANを組み合わせた仮想環境への移行を実施した。物理サーバを15台から2台に削減するとともに限られたスペースで電力消費やランニングコストを抑えながら、完全冗長化された可用性の高いシステムを構築した。
VMwareライセンス不要のHA構成やHyper-V対応版も
英StorMagicは2011年8月、SvSANのバージョンアップを発表した。新バージョンでは、VMwareのライセンスがなくてもSvSAN2台でアクティブ／スタンバイのHA構成が可能になる機能を搭載している。ネットワールドは現在、国内提供に向けた検証を実施している。また「SvSANは当初、Hyper-V用エンジンで開発されていた」（藤森氏）ことから、2012年以降にHyper-V対応SvSANが製品化される可能性もあるという。
ネットワールドはvSphereとSvSAN、HPのサーバを組み合わせた仮想環境パッケージ「Smart Virtualization Pack for VMware vSphere」、さらにVMware ViewやCitrix XenDesktopなどのデスクトップ仮想化を組み合わせた「どこでもお仕事パック」も提供している（関連記事：安いストレージは失敗の基。ベンダーが語るデスクトップ仮想化のリアルな動向）。今後はCisco UCSサーバとの組み合わせも予定しており、仮想環境のさらなる普及推進を図っている。
| 項目 | 内容 |
|---|---|
| 動作環境 | VMware ESXおよびESXi 4.1 2GHz以上の仮想CPU 1Gバイト以上のメモリ ギガビットイーサネット×2、500Mバイトのディスク空き容量（HA使用時は20Gバイト） |
| 対応iSCSI | 標準iSCSI、RFC 3720準拠 |
| RAID | ハードウェアRAID（RAID 0、RAID 1、RAID 5、RAID 6） |
| ストレージ容量 | 制限なし |
| ライセンス | 2Tバイト、4Tバイト、8Tバイト、無制限版の4つ |
| 参考価格 | 24万9800円（2Tバイトライセンス）、8万円（年間保守サポート） |
